Creo EZ Tolerance Analysis （公差解析）

なぜ公差解析が必要か？

設計モデルは、部品設計の理想化された表現です。
製造上の制限により、実物の部品は設計モデルと一致しません。
公差解析により、エンジニアは、幾何公差の累積と寸法変動が設計品質と製造性にどのように影響するかを解析および理解できます。

Creo EZ Tolerance Analysisの概要

Creo EZ Tolerance Analysis は、統計的な公差分析を使用して製品の品質と製造可能性を向上させるためにエンジニアが使用する、強力な公差の累積およびギャップ分析ソリューションです。

習得しやすく使いやすいグラフィカルユーザーインタフェースを備えており、公差と寸法スキームが製品設計の実現可能性に与える影響を評価することができます。
さらに、設計に加えたあらゆる変更はすべての下流の成果物に自動で反映されるため、設計中の変換ミスを抑えられます。
製品開発サイクルの短縮、製品コストの削減、製品の品質向上に役立てることができます。

使いやすいグラフィカルUI

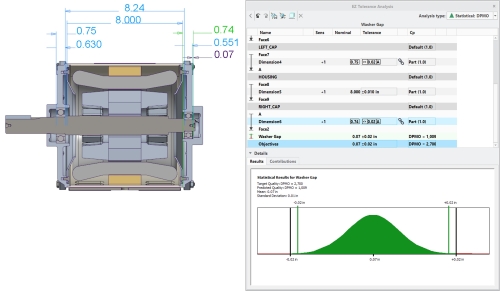

1方向の公差の累積とギャップ解析を迅速に定義して視覚化
関心のある領域をハイライトしながら、部品設計のアセンブリに対する公差の影響を評価
要件を満たしているかどうかを示す表示と共に、各累積公差解析の目的と結果を示すダッシュボードテーブル

累積テーブルは動的でインタラクティブ

テーブルには、累積のすべての寸法と公差が自動的に入力される
テーブルとモデル間でクロスハイライトする機能
インタラクティブな公差ループを視覚化
保存した部品またはその公差を修正して、累積結果をすぐに更新

包括的な分析結果

予測された品質を迅速に分析および評価

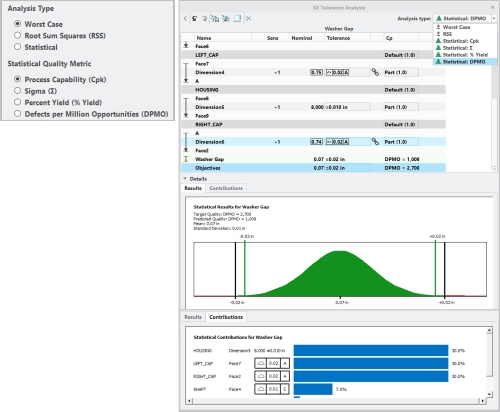

標準解析タイプと統計的品質の測定基準のサポート

統計的寄与

結果の詳細は、統計的寄与（％）に基づいて寄与公差を特定
品質目標を追求する際の推測を排除
ワーストケース、RSS、統計の結果を含む、寄与と感度の出力プロットの自動生成
統計的な解析を行うための品質メトリックス（Cpk、シグマ、DPMO、% 歩留まりなど）

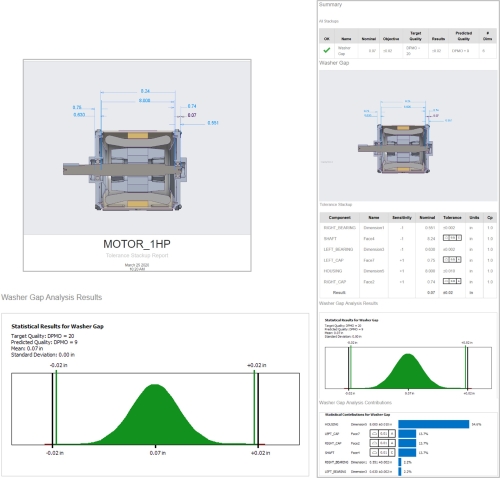

HTMLサマリーレポートの自動作成

共有が容易なHTMLレポート
最大から最小に並べ替えられた、寸法ループと寄与のグラフィックビューを含む詳細レポート

包括的な概要

結果サマリーの詳細
公差累積の詳細
解析の統計的結果
解析の統計的寄与度

デモンストレーション

Creoによる公差解析のメリット

企業にとってのメリット

6シグマ手法をサポートして設計品質を確保
製造コストを削減する製造可能な設計
設計プロセスを合理化し、生産性を向上させ、市場投入までの時間を短縮

設計者にとってのメリット

公差の累積およびギャップ分析の簡素化および高速化
貢献する値を特定して最適化し、設計の品質と製造性を向上させる
統計的品質指標を分析および評価して、製造スクラップとコストを削減

Creo EZ Tolerance Analysis
